Muitos entusiastas gostam de montar amplificadores de vários tipos. Vou colocar aqui alguns esquemas que acho interessante, mas estou aberto á sugestões.
Vamos começar com ideias simples… Em uma revista do Prof. Newton C. Braga tem este esquema que já montei a vários anos atrás para por numa caixa para meu sobrinho tocar cavaquinho. E, embora estejam acostumados com as nomenclaturas de potência mais altas de hoje em dia, com um bom alto falante este circuito dá um som apreciável. 😀

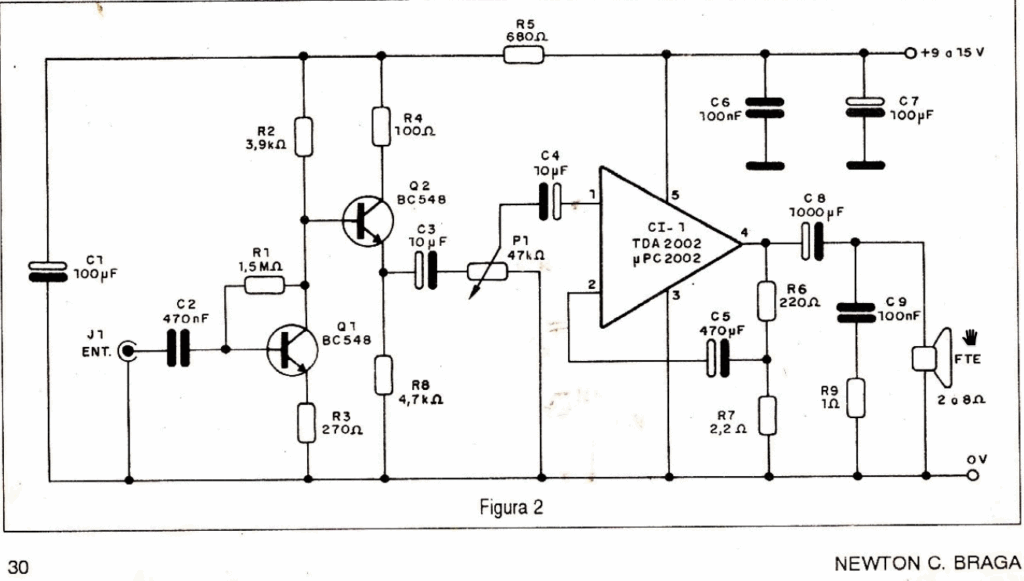

1- Amplificador para violão/guitarra
- Potência de saída é de 8 W RMS ou 32 W PMPO
- Impedância de saída de 2 Ohms
- Resposta de frequência de 60 a 15 khz

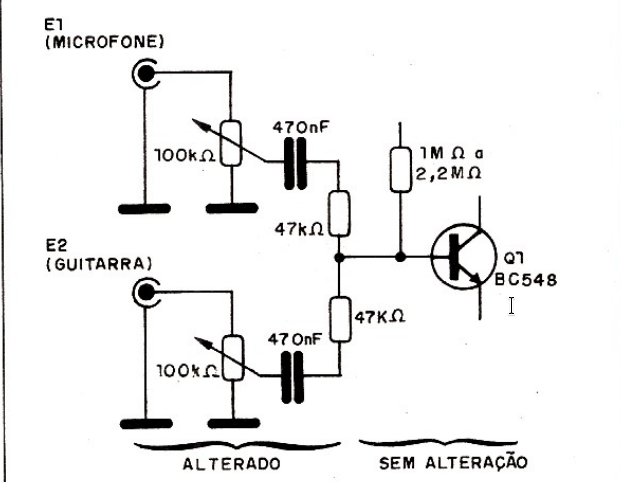

Caso queira adicionar uma entrada para microfone, pode modificar o circuito do pré como na figura abaixo. No caso do resistor R1 pode-se trocar por um trimpot e ajustar o ganho para um valor de melhor desempenho.
2- Pré Amplificador para violão ou guitarra

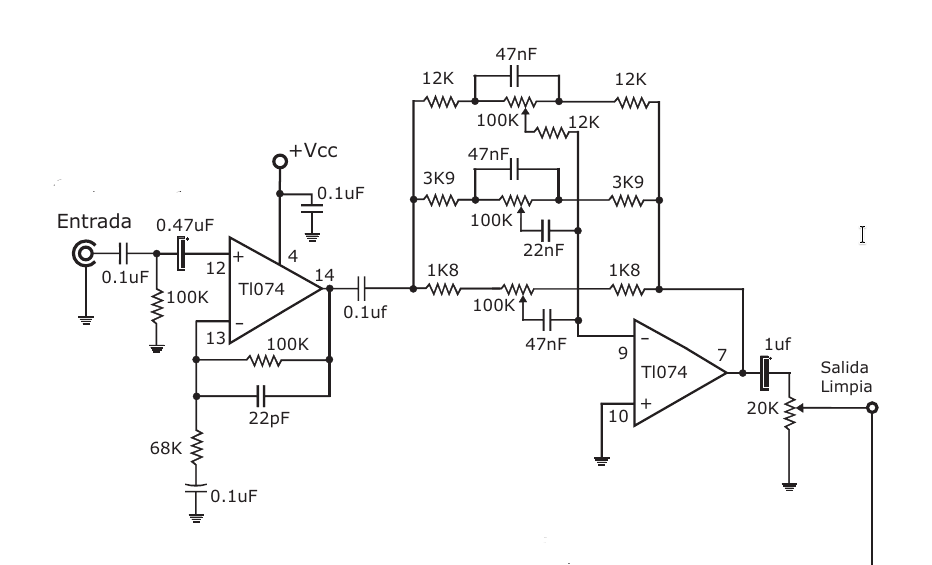

Uma configuração muito comum é a que utiliza amplificadores operacionais, como na figura abaixo. Com um arranjo de resistores na entrada podemos usar para adicionar entradas AUXILIAR ou outros equipamentos.
Gosto de observar as configurações de circuitos comerciais para me basear nos meus e observando se aprende. Este arranjo é da internet mas não me lembro do site, mas observem a entrada (de R29 e 28 para trás) para o caso de desejar mais de uma entrada. Claro que, ao meu ver, usaria os dois operacionais do RC4558 e faria um pré para cada entrada pra maior compatibilidade.

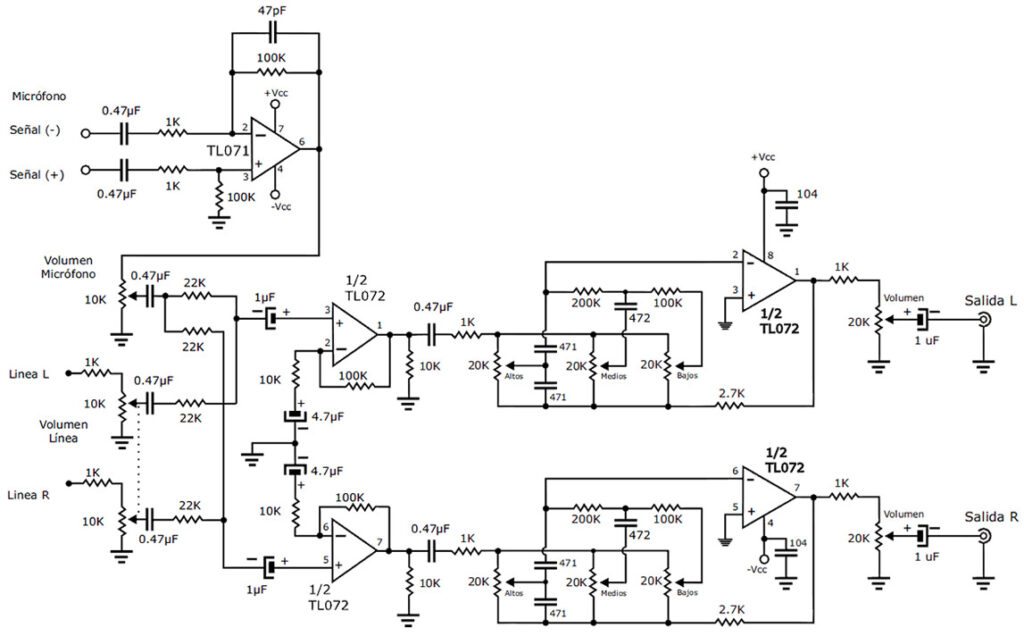

Outro circuito interessante com uma “entrada balanceada” para microfone.
