Recursos do Windows para uso em Eletrônica

Alguns programas e recursos do computador Windows ou Linux que ajudam os técnicos e curiosos…

Devemos enxergar além do horizonte do trivial, para não correr o risco de estagnar no nosso desenvolvimento.

Armando S. Araujo

Claro que a maioria dos usuários de computador usa apenas os recursos básicos porque não precisam mais do que ler artigos na internet, ver vídeos ou redes sociais.

Para quem é profissional da área de TI há uma infinidade de usos que daria uma lista enorme de ferramentas e usos! Mas para o usuário que é Técnico de Eletrônica ou Hobbysta, Entusiasta, o que se pode esperar é os citados acima e algum programa específico de uso em Desenhos de circuitos, reprodutor de vídeos ou músicas, leitor pdf e navegador de internet.

Vamos explorar os recursos para quem quer mais ferramentas para seu uso na eletrônica do que o leitor de pdf que lê esquemas .

A intenção é apenas dar ideias sobre ‘algo mais’ para que o computador não seja apenas o básico e trivial. Até lá! Primeiro vamos ver o que o computador precisa para atender aos técnicos e entusiastas de Eletrônica e desvendar outros recursos interessantes.

Hardware do computador para o técnico:

Eu já tive diversos computadores e a maioria era bem básico mesmo. 😀 Mas depende mesmo é da utilidade que vai dar ao ‘bichinho’

Eu usei muito tempo um PC antigo que era um Core 2 Duo com Windows 7 instalado e poderia ter ficado com ele ainda…

Depois consegui um Core i3 3ª Geração e usava com Windows 10 tranquilo e um SSD para o sistema, com 500 GB

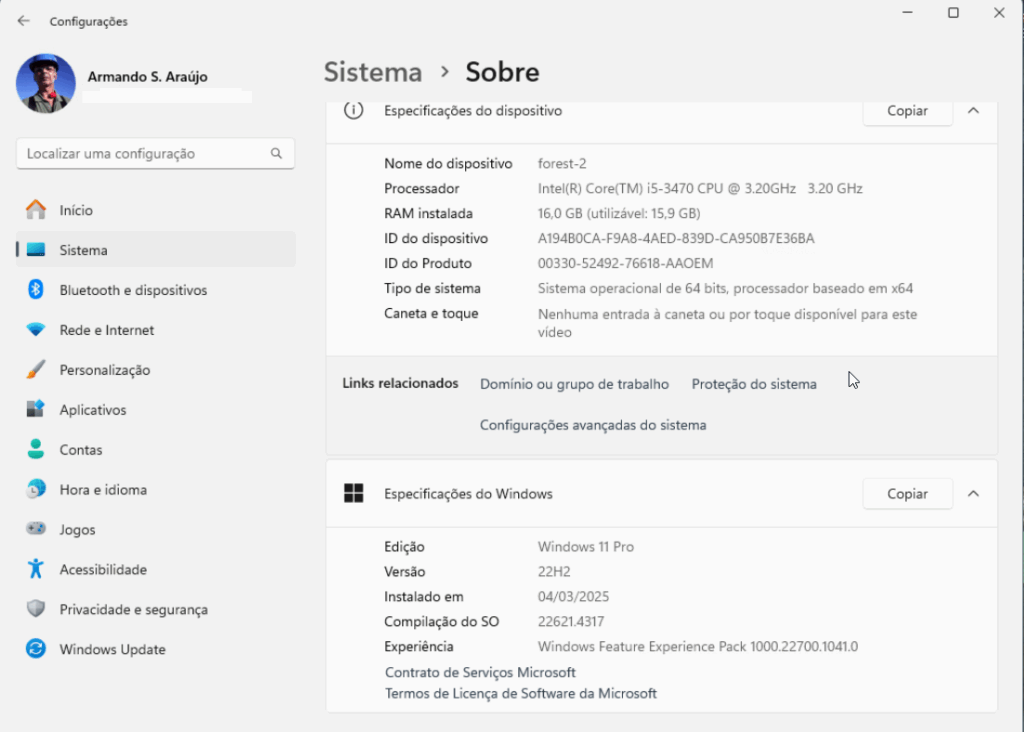

Hoje uso um Core i5 3470 que é uma linha muito boa. Está com Windows 11 e utilizo alguns dos programas listados aqui.

1 KiCad

• Descrição: Software open source para design de diagramas e placas de circuito impresso (PCB).
• Plataforma: Windows, Linux, macOS

2 Fritzing

• Descrição: Ferramenta para prototipagem eletrônica e criação de esquemas e PCBs.
• Plataforma: Windows, Linux, macOS

3 LTspice

• Descrição: Simulador de circuitos eletrônicos gratuito da Analog Devices, muito usado para análise de circuitos analógicos.
• Plataforma: Windows, macOS

4 Qucs (Quite Universal Circuit Simulator)

• Descrição: Simulador de circuitos eletrônicos open source para análise e simulação de circuitos analógicos e digitais.
• Plataforma: Windows, Linux, macOS

5 Arduino IDE

• Descrição: Ambiente de desenvolvimento open source para programação de microcontroladores Arduino e similares.
• Plataforma: Windows, Linux, macOS

6 OpenPLC

• Descrição: Plataforma open source para desenvolvimento e simulação de controladores lógicos programáveis (CLP/PLC).
• Plataforma: Windows, Linux

7 Sigrok

• Descrição: Suíte de software open source para análise de sinais usando osciloscópios, analisadores lógicos e multímetros digitais.
• Plataforma: Windows, Linux, macOS

8 gEDA

• Descrição: Coleção de ferramentas open source para design eletrônico, incluindo esquemáticos e PCBs.
• Plataforma: Linux, Windows (com adaptações)

9 Electron-Cash

• Descrição: Software open source para gerenciamento de carteiras eletrônicas, útil para técnicos que trabalham com dispositivos IoT e sistemas embarcados.
• Plataforma: Windows, Linux, macOS

10 EasyEDA

• Descrição: Ferramenta online gratuita para design de circuitos e PCBs, sem limitações básicas de uso.
• Plataforma: Web

11

Esses programas são amplamente usados por técnicos em eletrônica e não possuem limitações significativas de uso, sendo ideais para estudos, projetos e desenvolvimento profissional.

Programas para visualização de PCB (placas de circuito impresso)

Aqui estão alguns programas gratuitos para ler arquivos BoardView:

1 BoardViewer

• Um visualizador gratuito para arquivos BoardView (.brd), bastante usado para inspeção de placas eletrônicas.
• Disponível para Windows.

2 KiCad

• Embora seja uma suíte completa para projeto de PCBs, o KiCad pode abrir arquivos de visualização de placas e é totalmente gratuito e open-source.
• Compatível com Windows, macOS e Linux.

3 Gerbv

• Parte do projeto gEDA, é um visualizador de arquivos Gerber, que pode ser útil para visualizar dados de fabricação de placas, similar ao BoardView.
• Gratuito e open-source.

4 ViewMate (versão gratuita)

• Oferece uma versão básica gratuita para visualizar arquivos Gerber e, em alguns casos, arquivos BoardView.
•  Esses programas permitem visualizar camadas, trilhas e componentes em arquivos de layout de placas eletrônicas sem custo.

11 Proteus/ Ares (Precisa de licença, mas creio que a maioria usa um crack :-D)

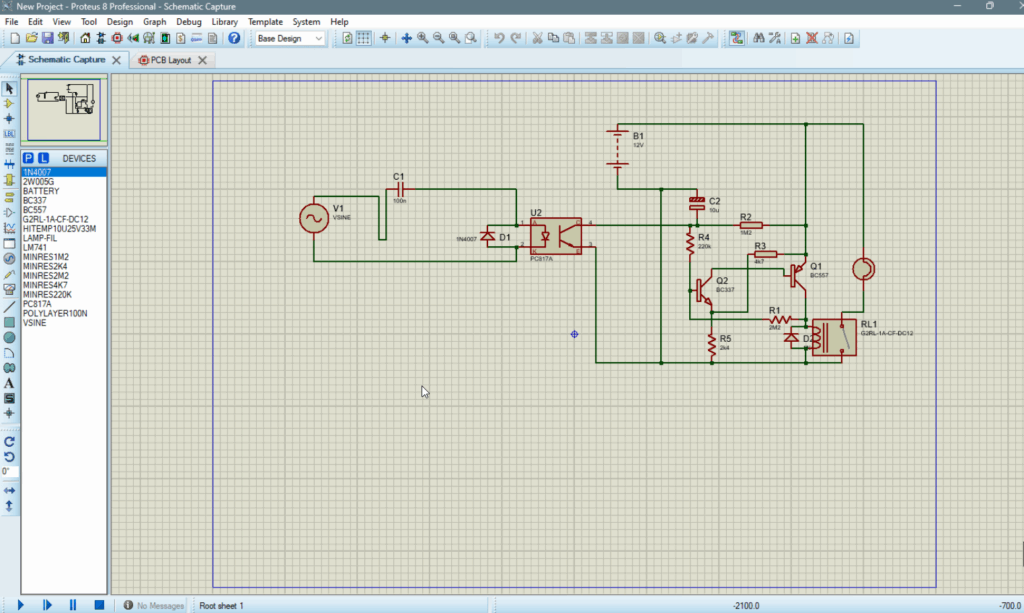

Me lembro do Proteus de muitos anos atrás, creio que em 2000. Acho o melhor programa que conheci para esta função! Tanto para desenho esquemático quanto para placa de circuito impresso… Possui uma interface bem amigável e o desenhar é intuitivo s simples, bastando apenas conhecer as ferramentas da interface.

Sou da época da Letraset (adesivos com linhas, e ilhas para transferir para a placa), carbono e desenhos a mão livre para fabricar placas e antes disso, das barrinhas de terminais (1978). Aliás, vou dispor depois algumas bibliotecas dele para download.

No próximo post vamos explorar algumas ferramentas. Até lá!
